Как настроить роутер Upvel UR 344an4g

UR-344AN4G – бюджетная модель роутера от компании Upvel. Он поможет установить единую домашнюю сеть для многих ваших устройств – компьютера, ноутбука, смартфона или планшета, обеспечивая для них совместный доступ к Интернету.

Этот роутер идеален для небольших помещений и прекрасно подойдет для домашнего использования, когда не требуется наличия большой пропускной способности.

Комплект и внешний вид

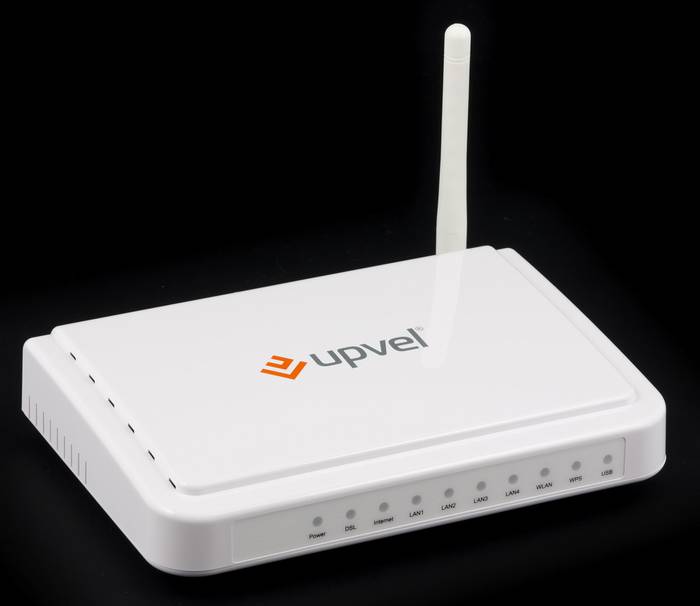

Данная модель выполнена из белого пластика с логотипом на верхней панели. Хорошо подходит для установки на горизонтальные поверхности, а также снабжена пазами для закрепления на стене в двух положениях. Присутствуют индикаторы, отражающие работу роутера и кнопка выключения Wi-Fi, позволяющая при необходимости отключать беспроводную связь.

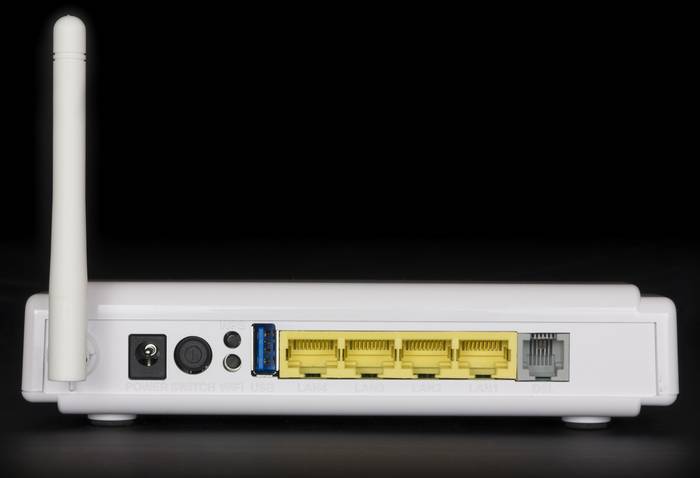

Антенна располагается сзади и прикреплена к корпусу, после установки ей необходимо придать нужное положение. Полностью прекратить работу устройства можно с помощью отдельной кнопки питания, вынесенной на заднюю панель маршрутизатора. На дне находится и кнопка сброса, помогающая вернуться к стандартным параметрам.

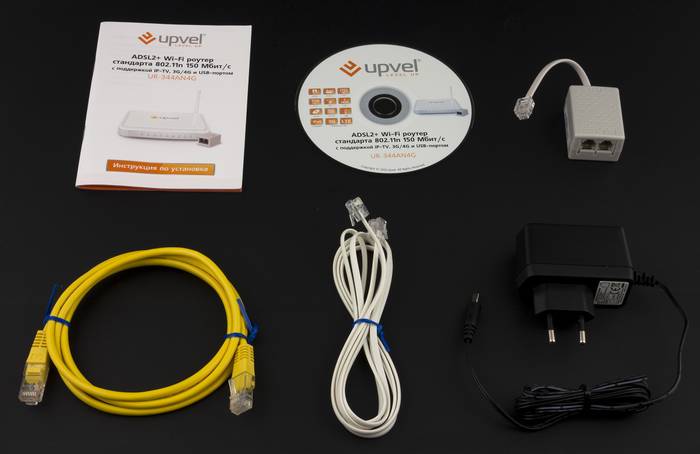

В комплект входят:

• сплиттер;
• утилита для быстрой настройки;
• адаптер питания;
• кабель для подключения телефонной линии;
• руководство пользователя;
• гарантия.

Подключение роутера

Подключение устройства не должно вызвать проблем даже у пользователей, впервые сталкивающихся с этой процедурой:

• достаем из коробки роутер, сетевой кабель и блок питания;
• подключаем сетевой кабель к одному из LAN-разъемов маршрутизатора и сетевой карте компьютера;
• подключаем устройство к электросети, вставив штекер блока питания в разъем «Power», а сам адаптер в розетку;
• активируем кнопку включения на задней панели, после чего на должны замигать светодиоды.

Вход

Закончив физическую часть процесса подключения, переходим к программной составляющей:

• открываем браузер и в строке адреса вводим «192. 168.10.1», нажимаем «Enter»;
• веб-интерфейс запросит ввести имя пользователя и пароль, которыми по умолчанию является слово «admin».

Позже в целях безопасности стандартные данные для входа рекомендуется изменить.

Для этого:

• переходим во вкладку «Сервис» в веб-интерфейсе устройства;
• выбираем «Пароль администратора» и в соответствующих полях вводим и подтверждаем новый пароль;
• нажимаем «Сохранить».



Внимание! Если маршрутизатор уже был в употреблении, возможна ситуация, когда его стандартные логин и пароль были изменены. В таком случае сначала необходимо вернуть устройство к его заводским настройкам.

Для сброса:

• находим на задней части кнопку «Reset»;
• используя ручку, скрепку или другой тонкий предмет зажимаем кнопку примерно на 10 секунд;
• по истечении этого времени лампочки на передней панели замигают, и произойдет перезагрузка, восстанавливая стандартную конфигурацию.

Видео: Подключение и настройка Настройки протоколов

Напомним, что в комплект этой модели входит диск, содержащий быстрые настройки для доступа в сеть. Он помогает установить соединения для большинства провайдеров, распространенных на российском рынке. Если в списке отсутствует необходимый поставщик услуг или нет необходимости в полной настройке системы, то отдельное подключение можно создать вручную. Для каждого из типов соединения процесс будет несколько отличаться. Далее мы рассмотрим подключения L2TP и PPPoE.

L2TP

Перед началом настройки этого типа соединения необходимо сказать, что данная модель роутера не поддерживает его по умолчанию. Исправить эту ситуацию поможет установка последней версии прошивки. Как это сделать – будет рассмотрено в конце статьи. Если программное обеспечение устройства уже обновлено, приступаем:

заходим в раздел «Настройка интерфейсов», а затем «Интернет»;

отмечаем тип IP-адреса – статический или динамический (зависит от конкретного провайдера, узнать эту информацию можно у техподдержки);

открывает вкладку «VPN» и находим название нужного протокола;

ставим возле него точку в положение «Activated» и соответственно «Deactivated» для второго типа соединения;

в поле «IP» вводим адрес (также можно узнать у провайдера);

в полях «Username» и «Password» указываем данные из договора с поставщиком услуг;

сохраняем изменения, нажав «Save».

PPPoE

Начнем настройку роутера Upvel UR 344aN4G для Ростелеком и других провайдеров, использующих соединение PPPoE.

Производится она следующим образом:

• открываем «Настройка интерфейсов» и «Интернет»;
• в «Инкапсуляция» указываем «PPPoE»;
• вводим данные для входа от вашего провайдера;



• тип подключения активируем «Постоянный»;
• «Маршрут по умолчанию» ставим «Да»;
• в поле «Тип IP-адреса» выставляем «Динамический»;
• «NAT» и «IFMP Proxy» ставим в положение «Включить»;
• нажимаем «Сохранить».

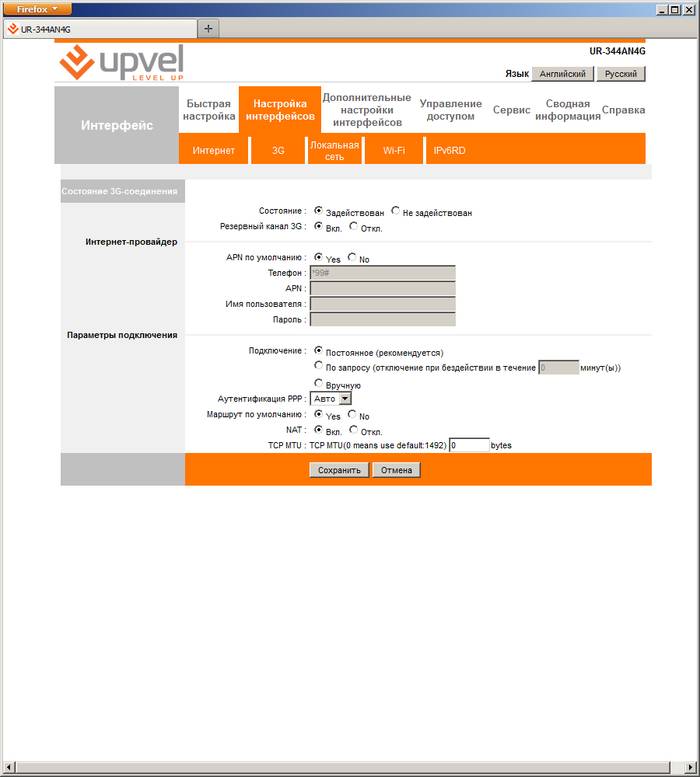

Настройка Интернета через 3G/4G модем

Установить такое подключение очень просто:

заходим на соответствующую страницу в меню роутера;

в «Состояние 3G соединения» указываем «Задействовано»;

включаем «Резервный канал 3G»;

«APN по умолчанию» устанавливаем в положение «Да»;

остальные настройки оставляем без изменений и активируем их с помощью кнопки «Сохранить» внизу страницы.

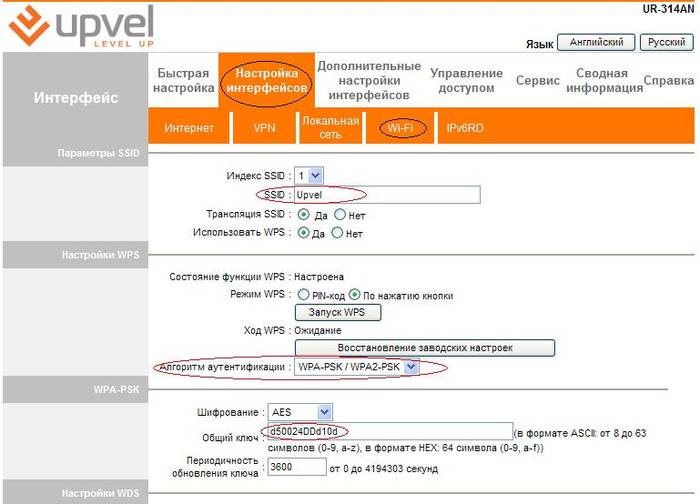

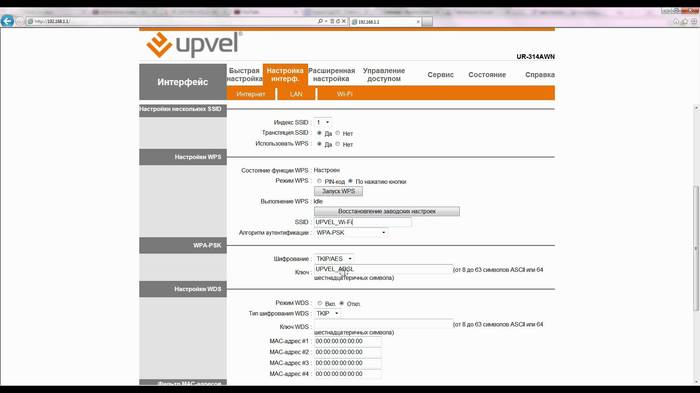

Wi-fi

Приступаем к подключению беспроводного соединения:

• открываем меню и заходим в «Настройка интерфейсов Wi-Fi»;
• в поле «Точка доступа» указываем «Включить»;
• «Канал» выбираем «Russia Авто»;
• «SSID» – придумываем название для нашей сети (может быть любое имя, содержащее латинские буквы и цифры);
• «Ипользование WPS» — указываем «Да» или «Нет» в зависимости от того, планируете ли вы использовать данную функцию;



• в графе «Шифрование» выделяем «AES» или «TKIP+AES»;
• в пунктах «Режим WDS » и «Фильтрация по MAC-адресам» отмечаем «Отключить»;
• сохраняем сделанные изменения, нажав на кнопку внизу страницы.

Важно! Называя новую сеть, необходимо учесть один нюанс: часть устройств, использующих беспроводное подключение (смартфоны, планшеты), не всегда корректно отображают сети, название которых начинается с большой буквы. Чтобы избежать подобных проблем, лучше дать подключению имя, начинающееся со строчного знака.

Видео: Обзор upvel UR 344AN4G Как настроить IPTV

Активация функции IPTV потребует некоторой доли терпения:

• переходим в «Настройка интерфейсов» и «Интернет»;
• выбираем виртуальный канал «PVC1»;
• вводим значения «VPI» и «VCI» (узнать их можно у поставщика услуг Интернета);
• в графе «ATM QoS» выбираем «UBR»;
• в «Тип подключения» указываем «Режим моста»;

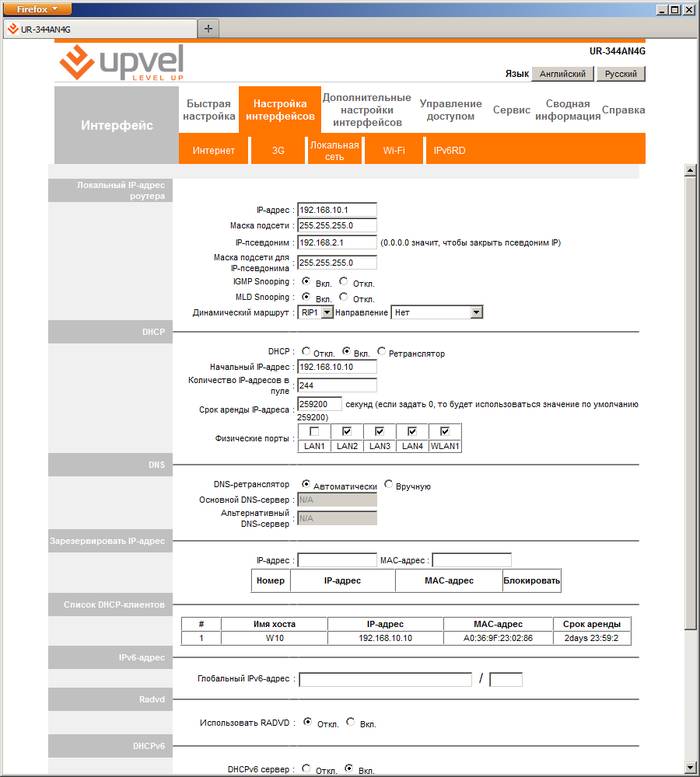

• открываем страницу «Настройка интерфейсов» и переходим в «Локальная сеть»;
• проверяем, чтобы в поле «DHCP» стаяли галочки напротив тех портов, к которым будут подключаться различные устройства (компьютер, планшет, смартфон), порт для IPTV должен остаться неотмеченным;
• кликаем «Сохранить» внизу страницы;
• теперь переходим в «Дополнительные настройки » и из этого меню в «Привязка портов»;



• активируем функцию и в группе 0 выбираем «ATM VC», а для портов Ethernet 1-3 и WLAN назначаем 1, сохраняем настройки;
• в первой группе выбираем 1-й порт ATM VC и 4-й для Ethernet, снова сохраняем изменения.

На этом настройка IPTV завершена.

Обновление ПО

Загрузить последнюю версию прошивки можно с сайта производителя – «Upvel.ru».

Процесс будет выглядеть следующим образом:

• заходим на сайт и выбираем формат файла «tclinux.bin» и скачиваем его;
• нажимаем на кнопку «Обзор»;
• указываем директорию, в которой находится загруженный файл и нажимаем «Обновить»;
• дожидаемся перезагрузи роутера;
• заходим в интерфейс, заново введя логин и пароль.



Внимание! Обновление может занять некоторое время. Не отключайте устройство или его кабели – это может привести к серьезным сбоям в работе устройства.

После обновления можно автоматически сохранить настройки из специального файла:

нажимаем на соответствующую кнопку;

указываем папку для хранения файла и выбираем «Сохранить»;

выбираем формат «romfile», нажимаем «Обзор»;

прописываем путь к директории, в которой хранится файл настроек, нажимаем «Открыть»;

кликаем на кнопку «Обновить» в нижней части страницы;

ждет перезагрузки, когда изменения вступят в силу;

заново входим в веб-интерфейс.

Маршрутизатор Upvel UR 344an4g подойдет как для небольшого офиса, так и дома. Он привлекателен своей невысокой ценой, простотой использования и установки. Настройка его параметров не должна вызвать особых проблем даже у тех, кто впервые сталкивается с подобным процессом.
